供暖解决方案

     考虑本业主有多处房产，对于本房屋的使用率比较低，不确定什么时间会来小住几天，为了实现业主低能耗高标准采暖的愿望，我给他们设计了网络远程控制系统，可以在任何地方通过Internet来开启和关闭采暖系统。

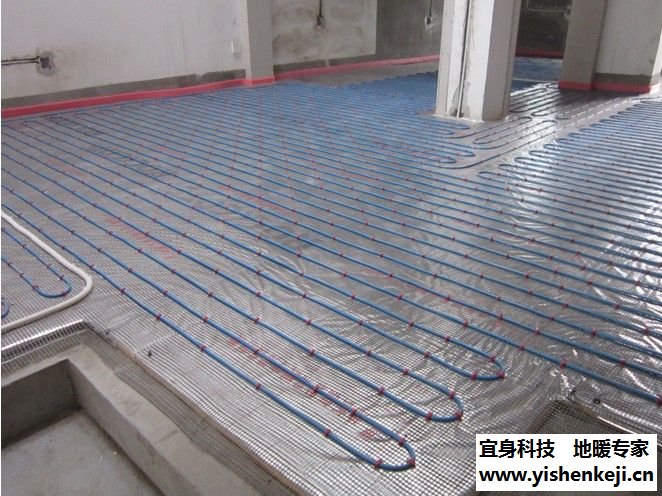

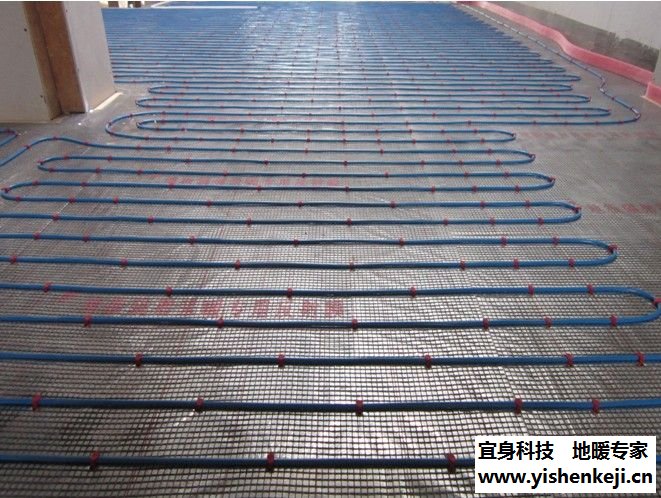

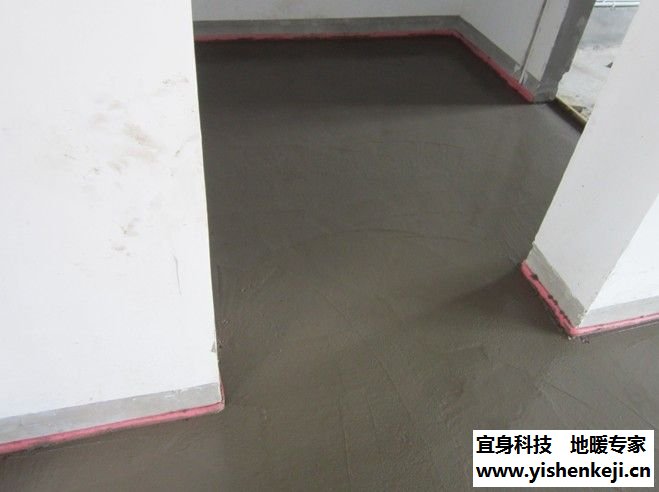

    地暖功率设计，一层的地暖设计为采暖面积180w/平米，二层三层的房间设计功率采暖面积160w/平米。设计功率依据为采暖空间，二层以上的房间有部分无腿的家具避让，安装的间距在80mm-100mm之间。

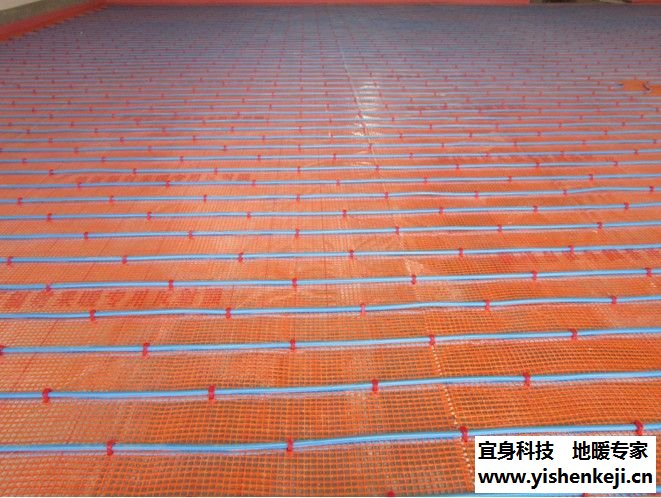

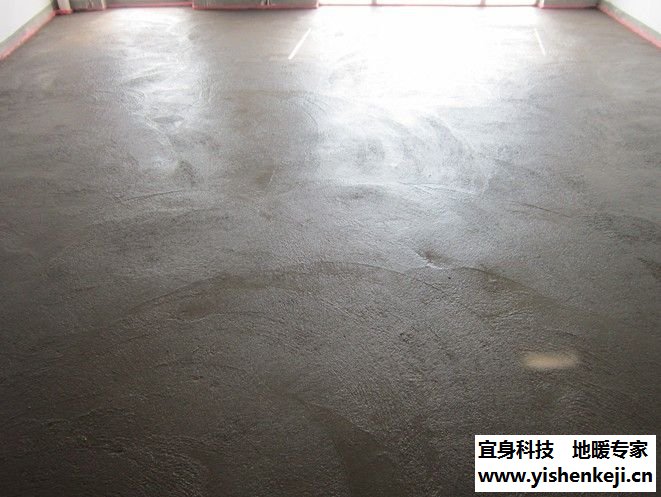

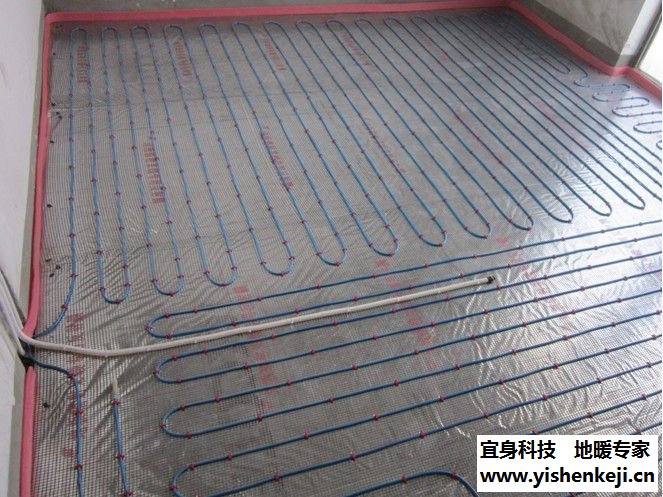

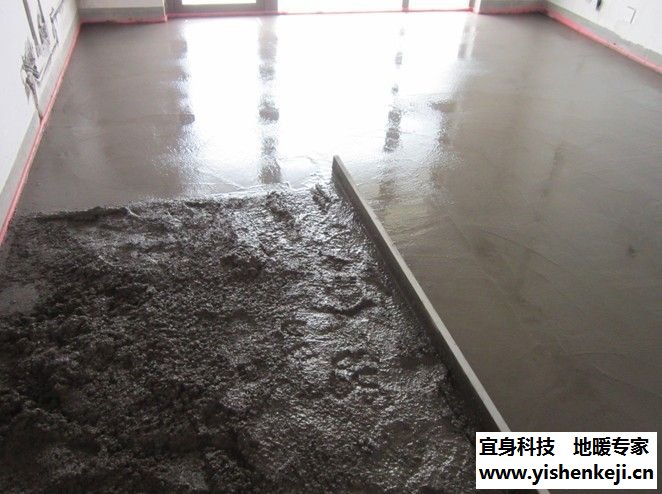

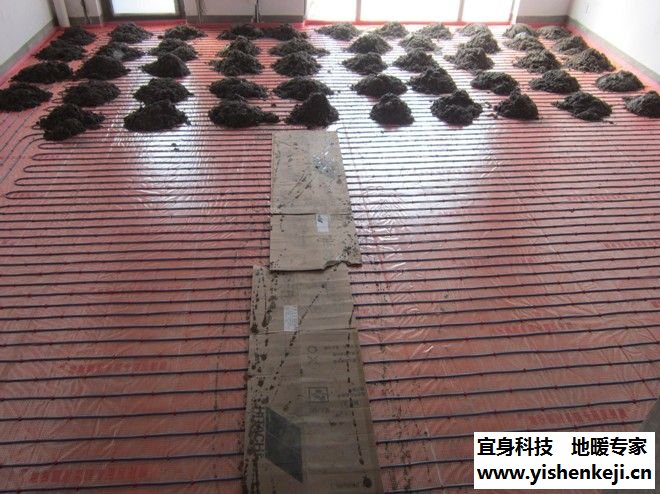

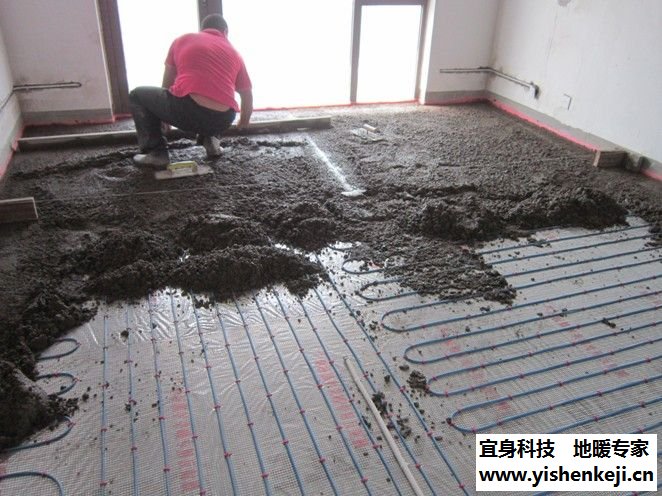

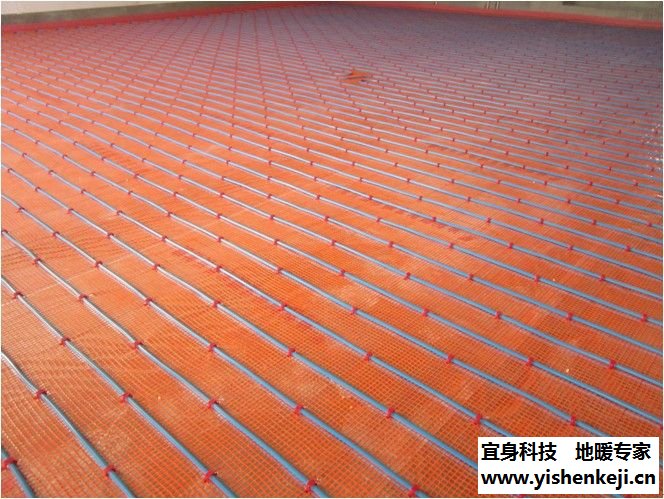

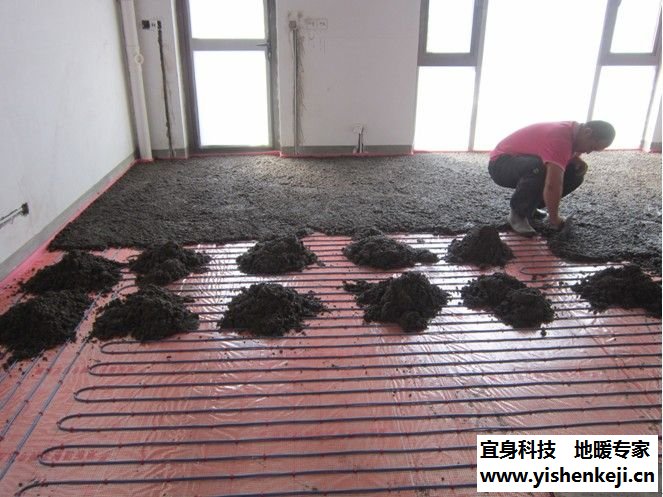

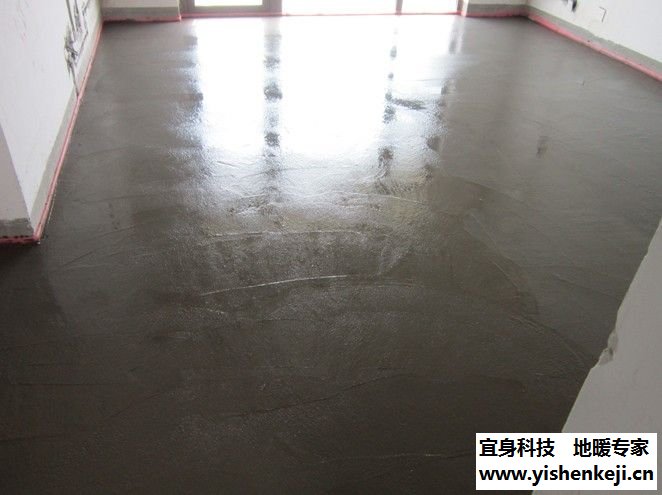

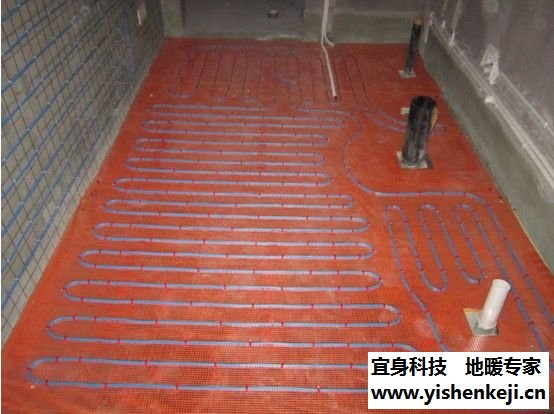

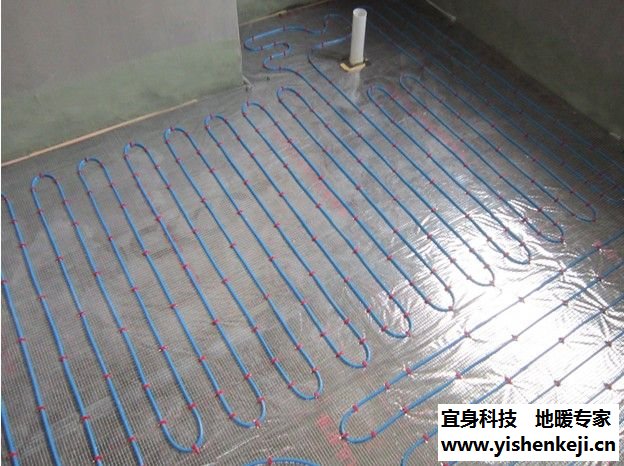

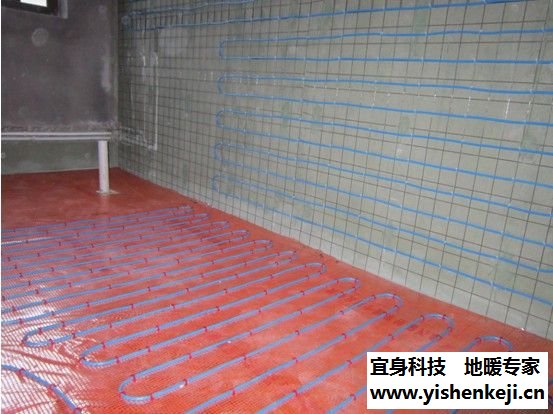

    本房屋采暖有一处特别的设计，是卫生间立体加热；卫生间面积6个平米，里面有落地浴缸和马桶地漏等占面积2.5平米，剩余可以安装地暖面积3.5平米，我设计热负荷1700w；如何完成安装的？请关注我的新贴......

设计依据

      《采暖通风与空气调节设计规范》 GB50019-2003

      《建筑地面工程施工质量验收验收规范》 GB50209-2002

      《地面辐射供暖技术规程》 JGJ 142-2004

      《新建集中供暖住宅分户热计量设计技术规程》 DBJ 01-605-2000

      《公共建筑节能设计标准》 GB 50189-2005

材料说明

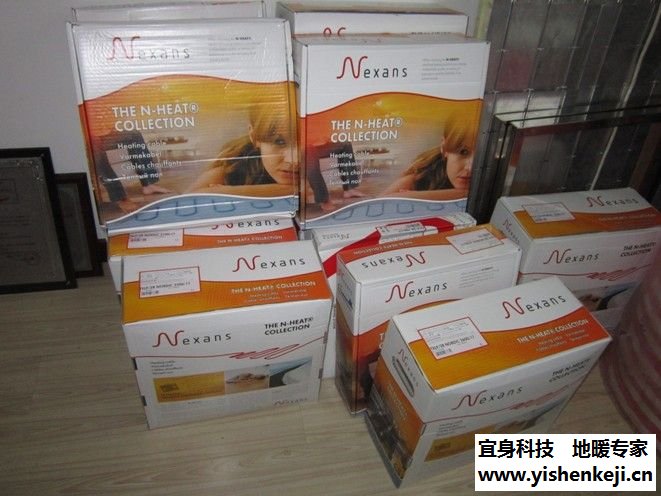

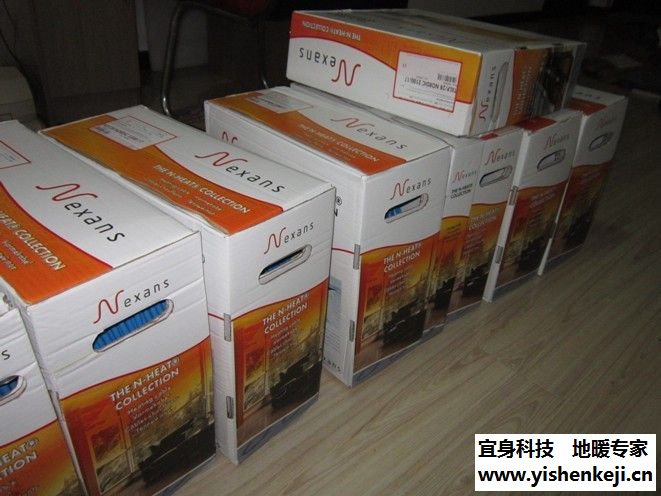

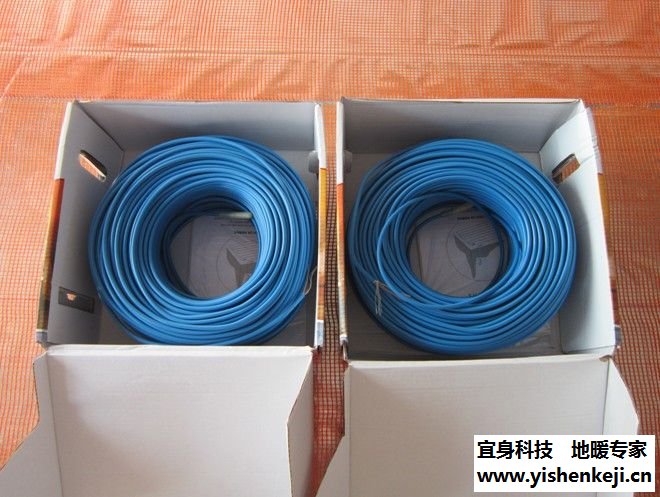

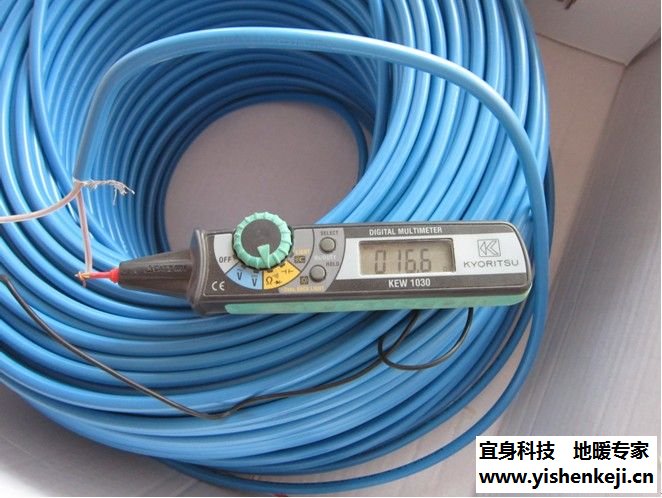

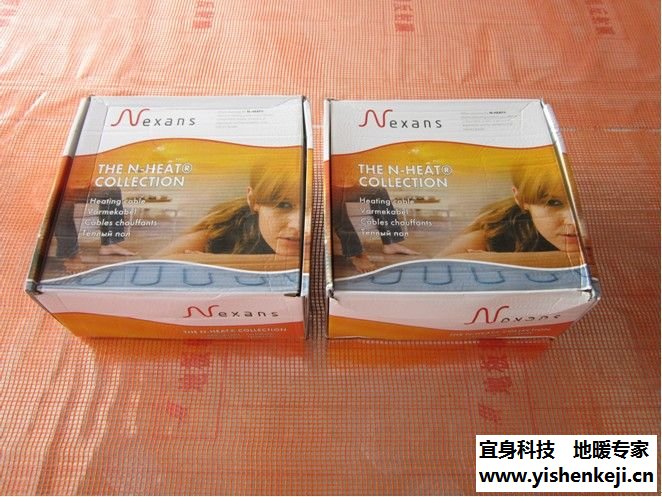

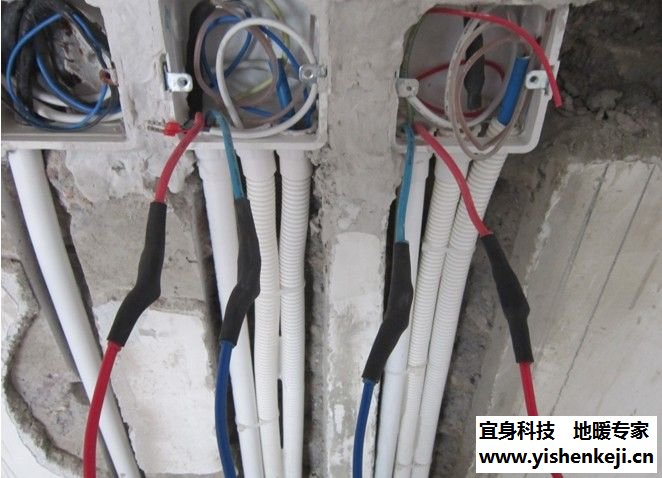

      发热电缆：NEXANS
      控制系统：menred+ MOXA NPROT

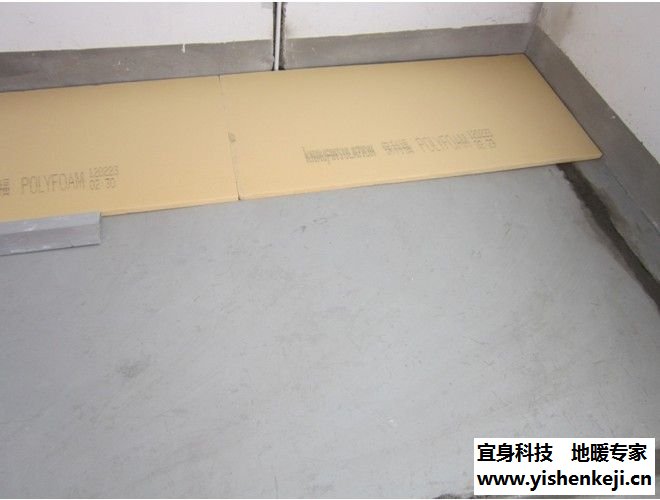

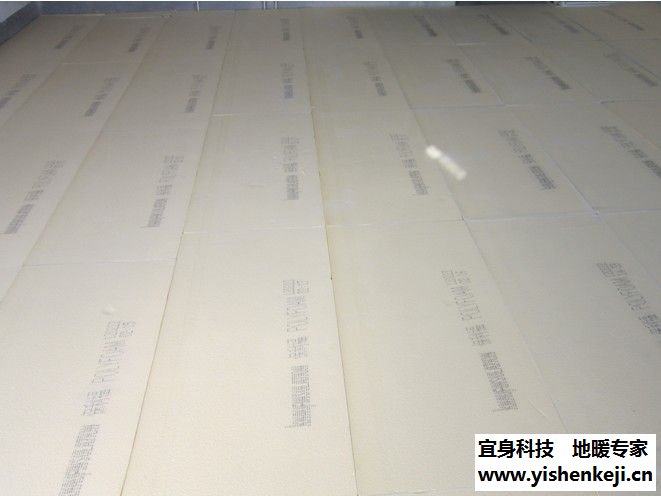

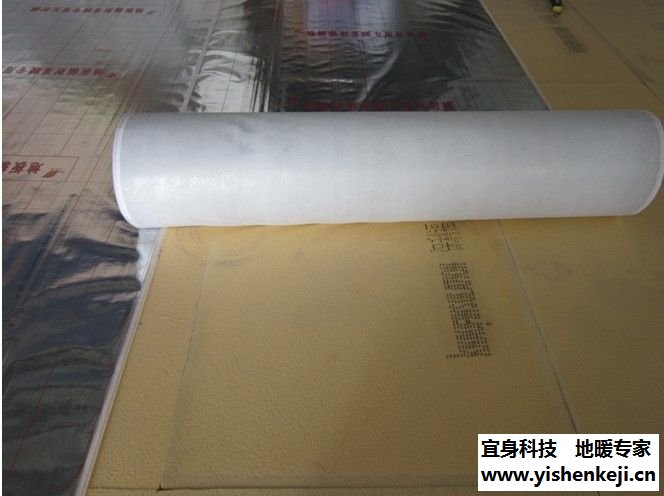

     保温层：德国可耐福

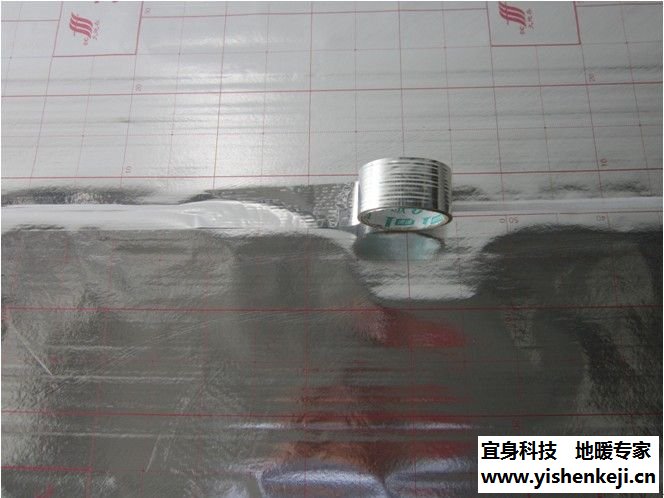

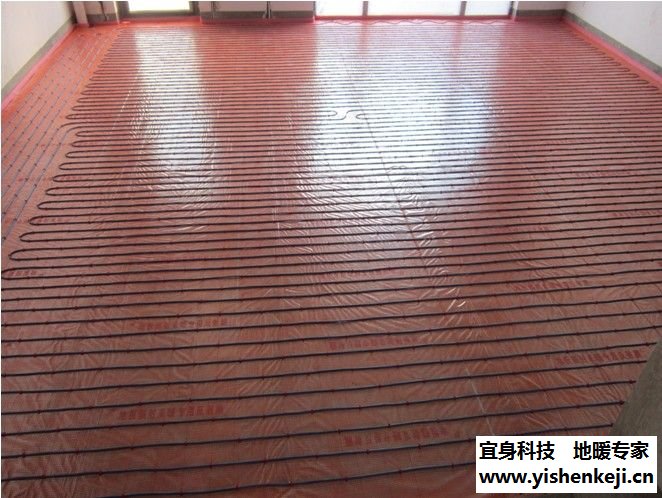

     反射层：大地春 80g

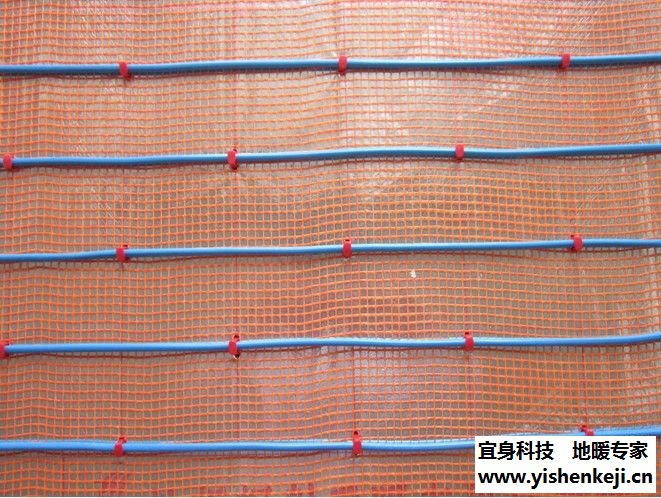

     卡钉：金明

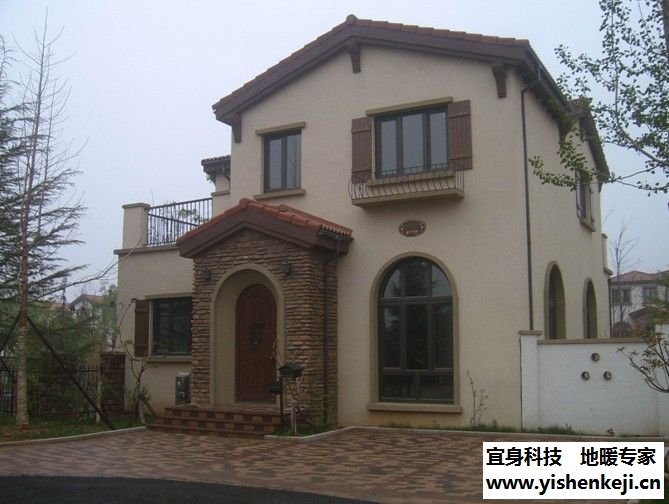

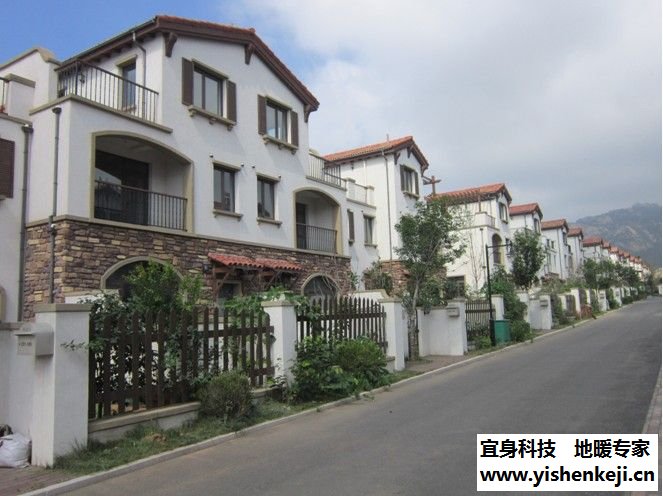

下面是小区实拍照片


春天雨后的香溪庭院

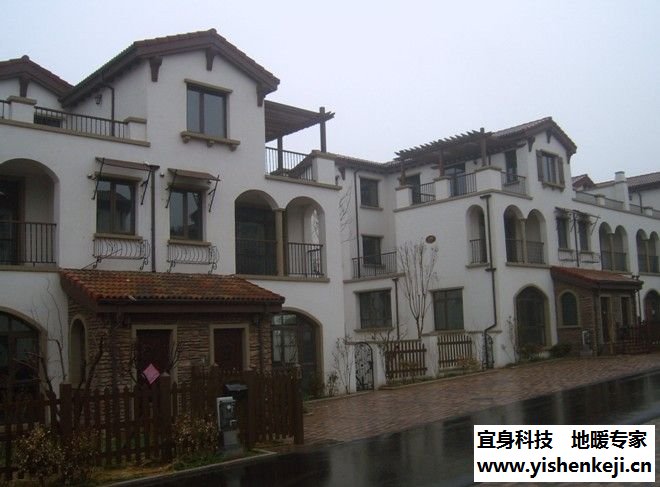

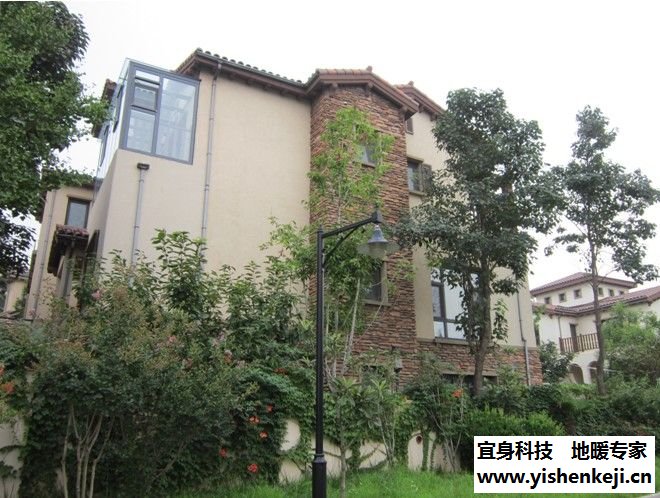

夏天的香溪庭院

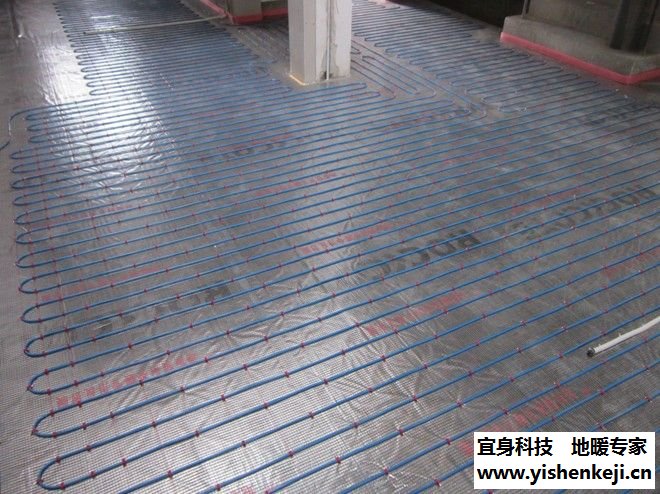

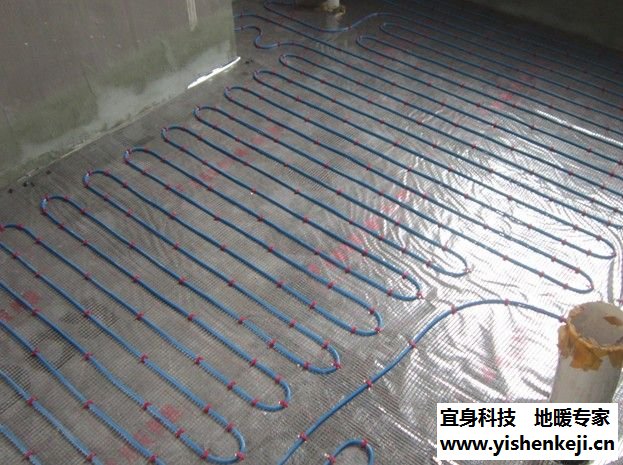

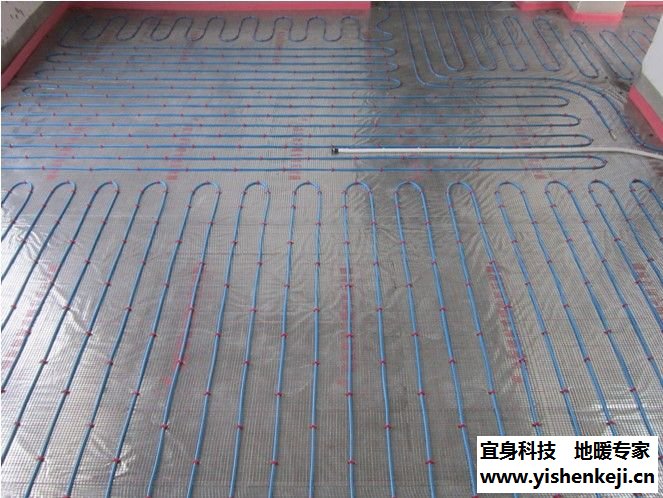

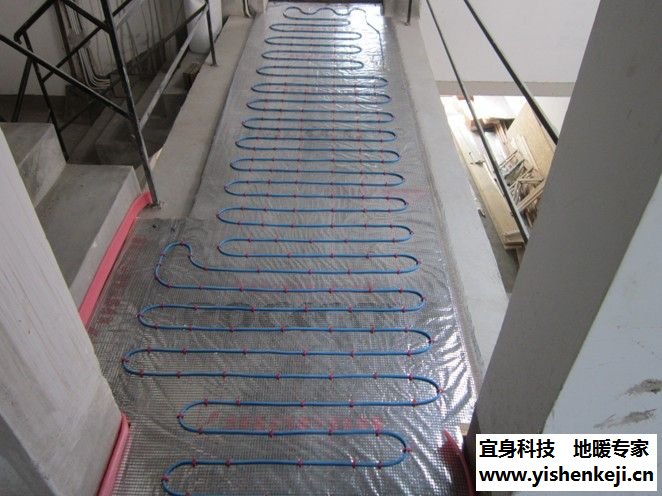

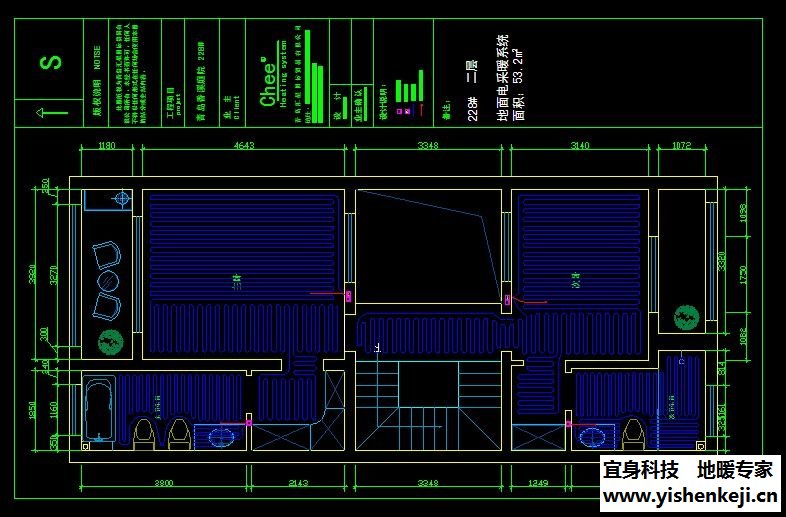

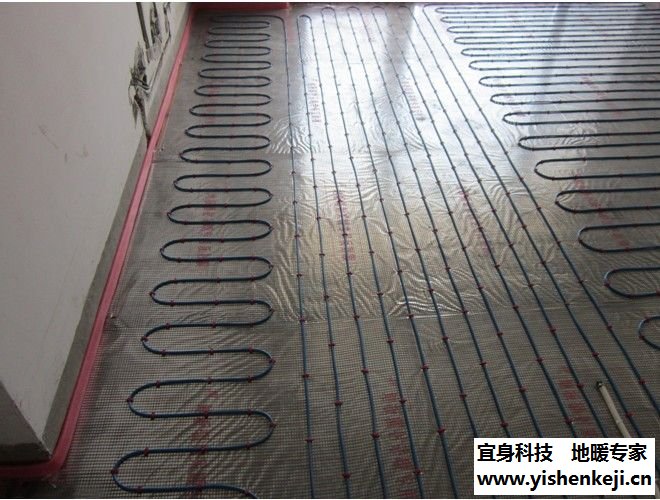

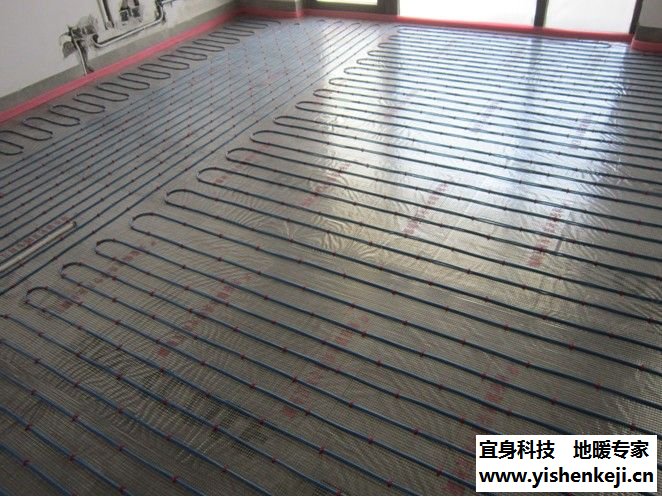

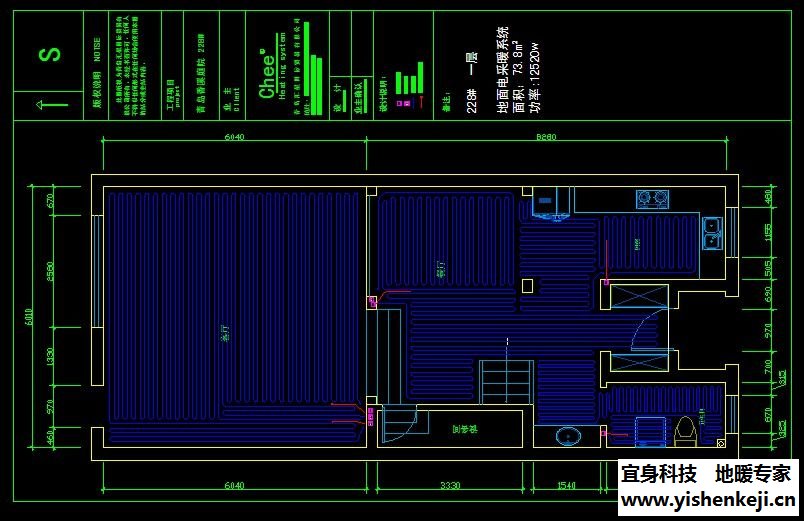

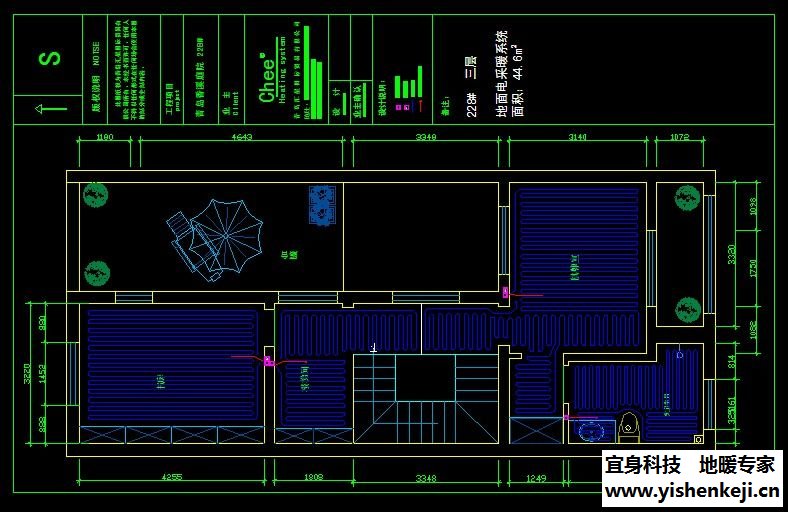

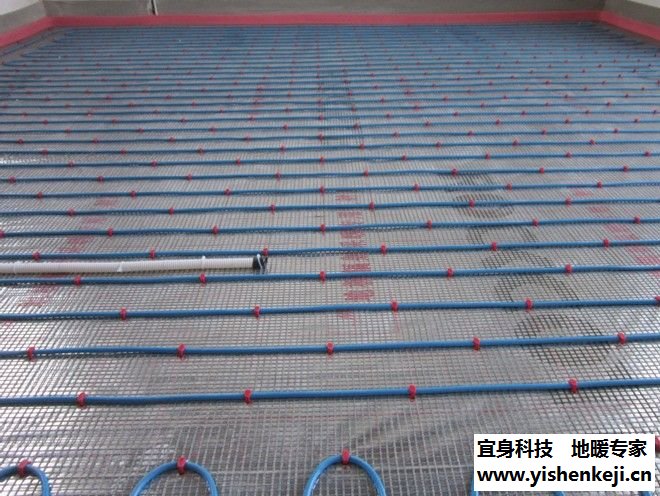

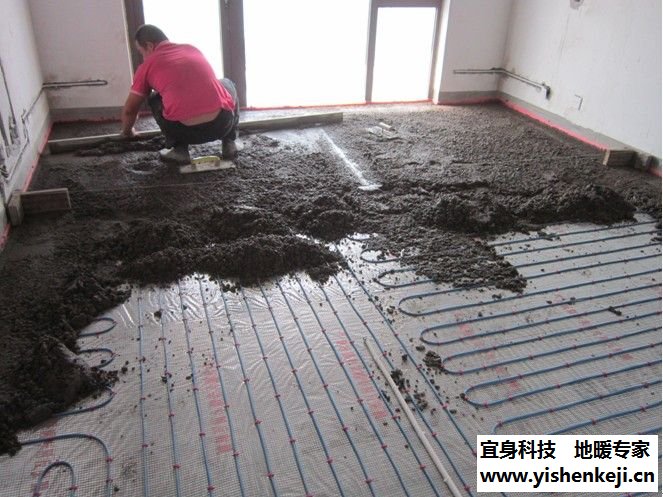

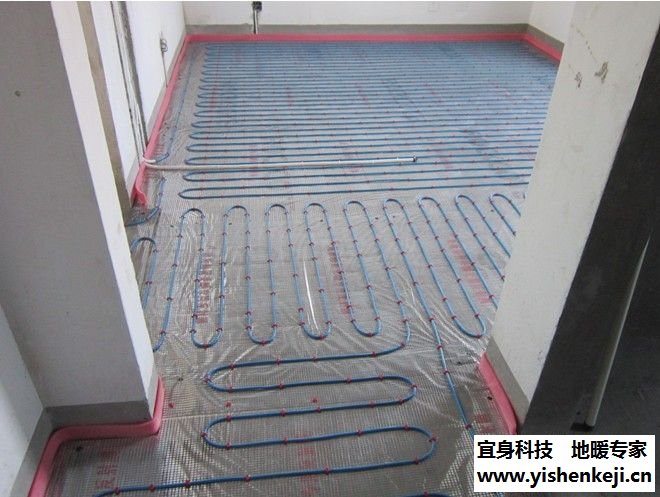

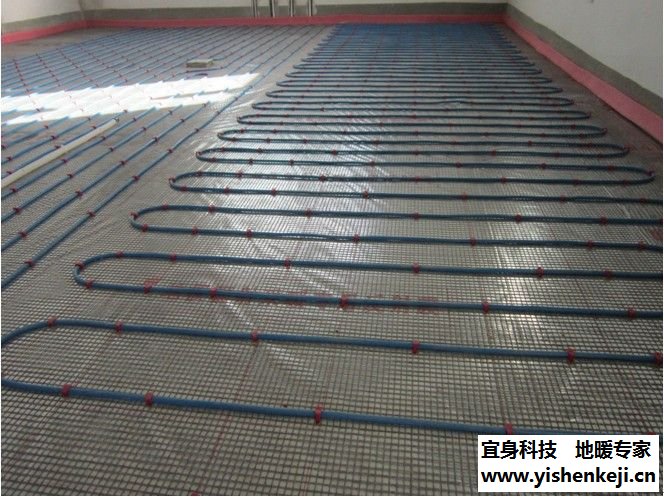

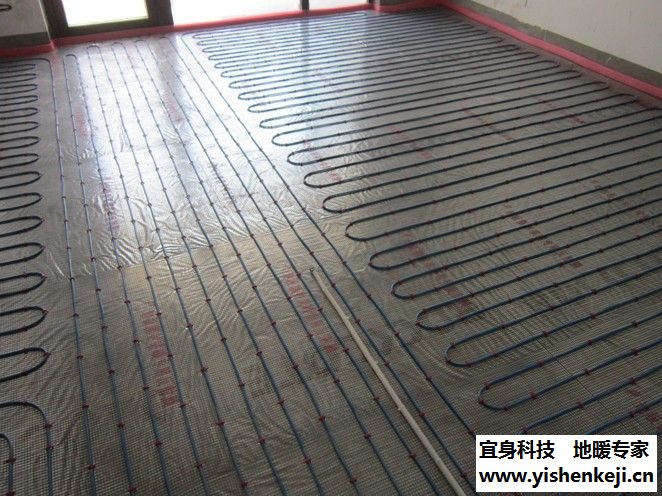

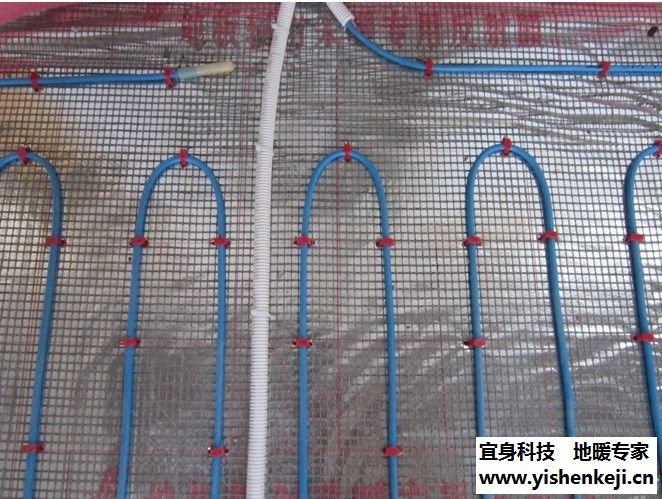

地暖系统设计


本案有网络远程系统，先介绍远程

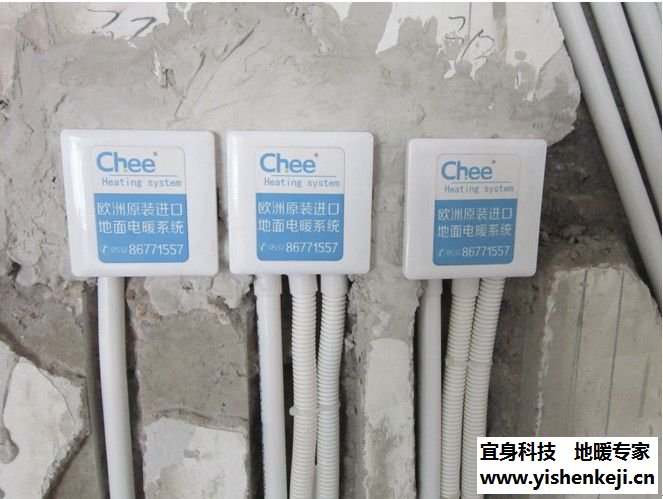

这是远程系统专用的控制箱

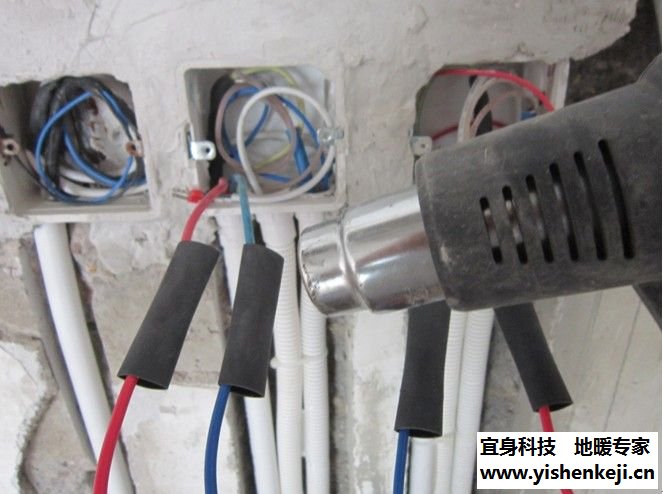

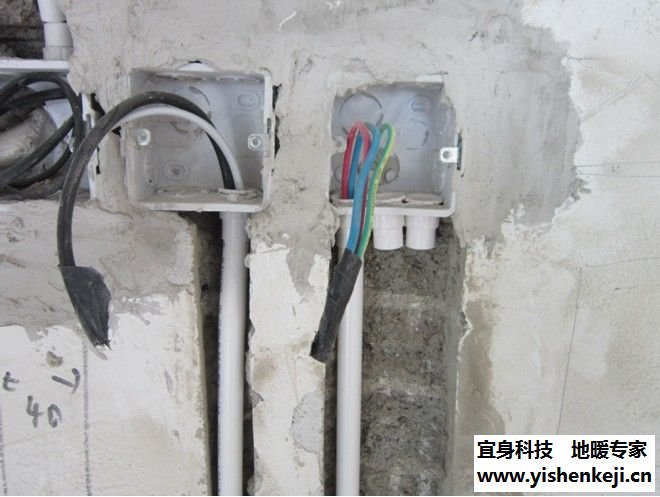

远程布线

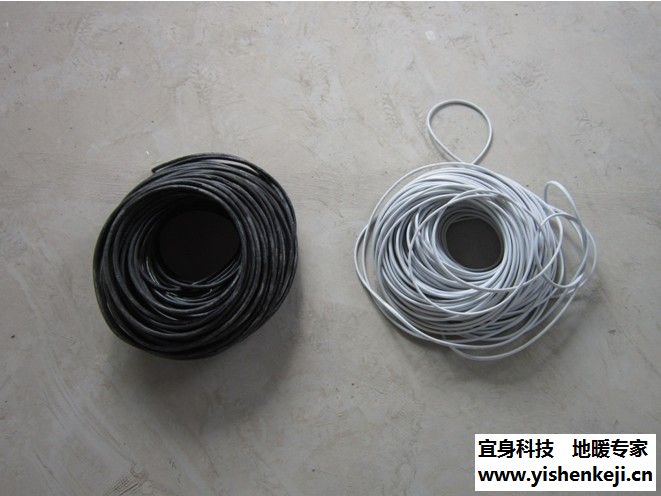

用于远程控制系统的专用通信线缆，左边黑色的是带屏蔽的。

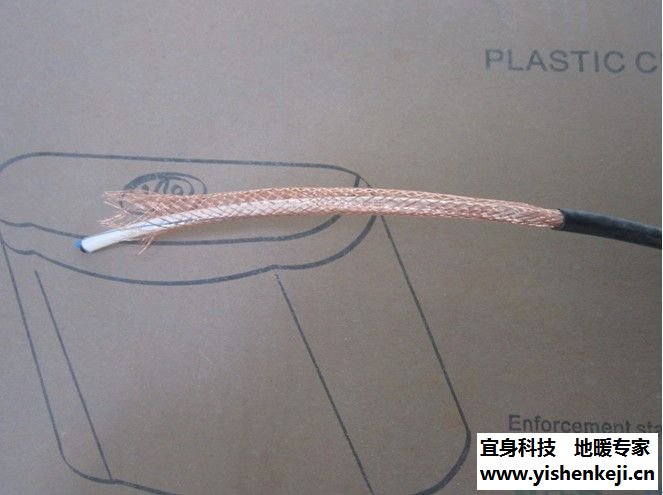

屏蔽电缆近照

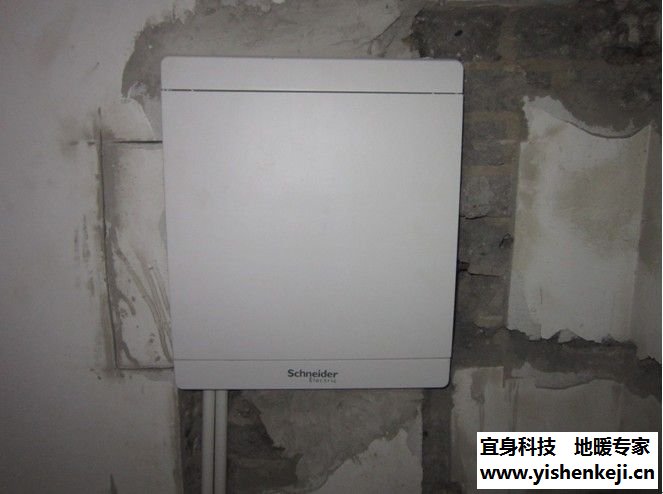

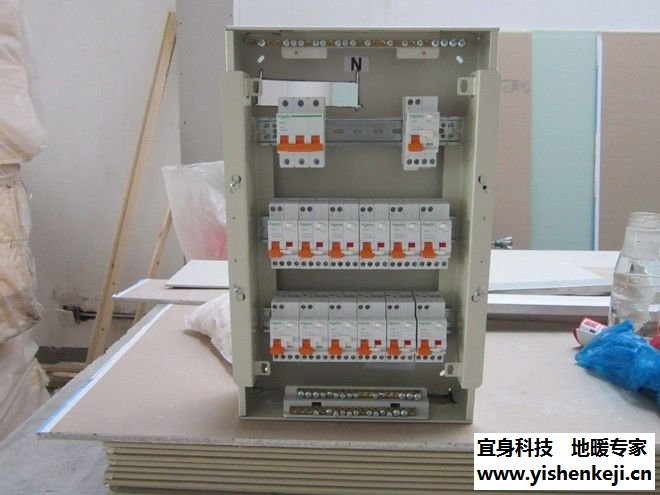

地暖电力是单独的，施耐德全套带漏电保护

下面是远程系统软件部分

地暖显示全部关机



任意开启其中一个房间，如 一层客厅

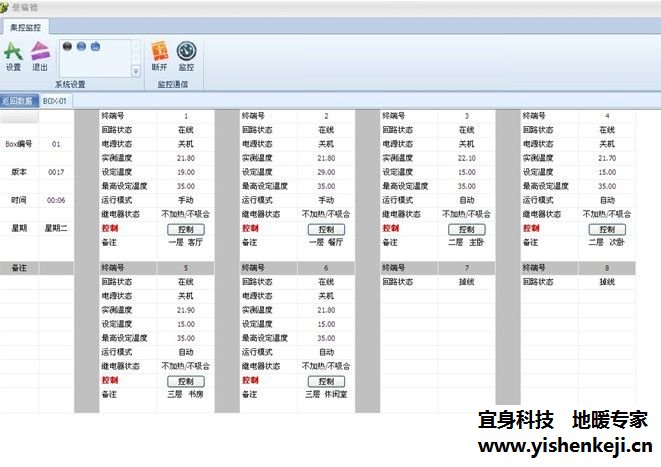

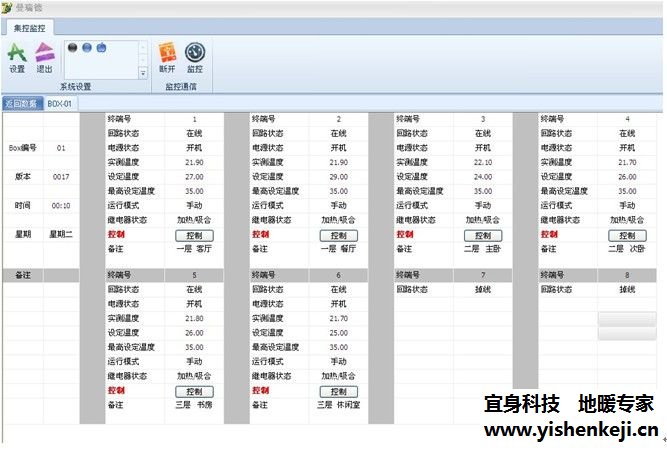

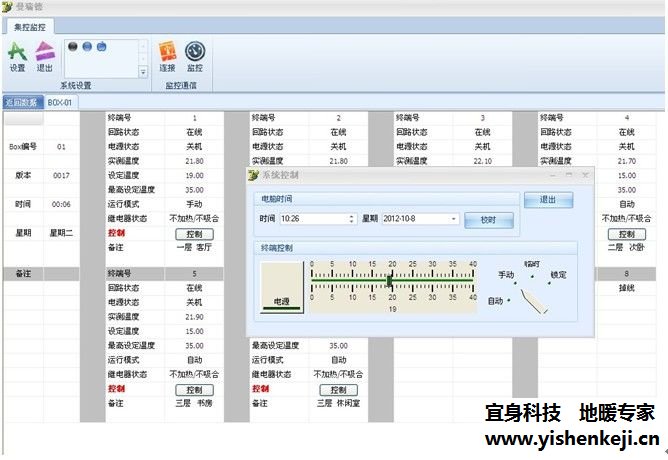

系统显示全部开机，设置的内容一览无余

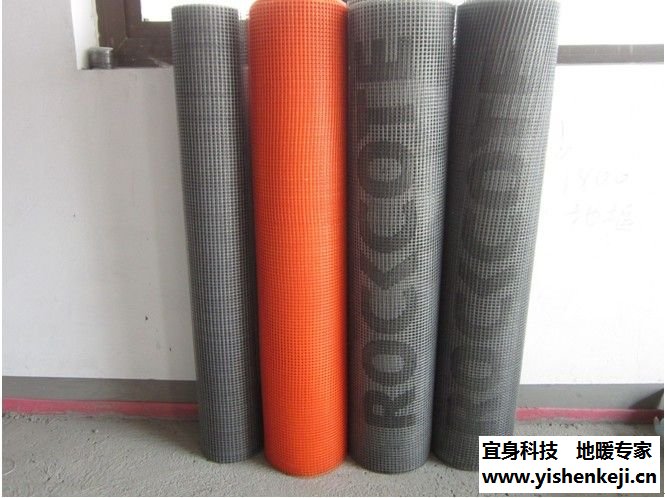

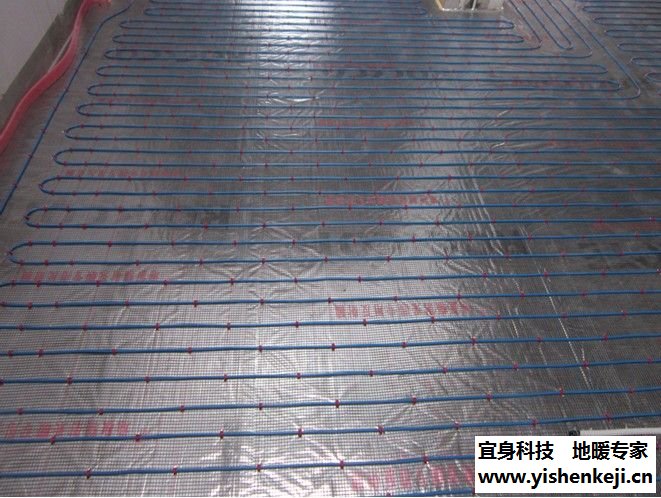

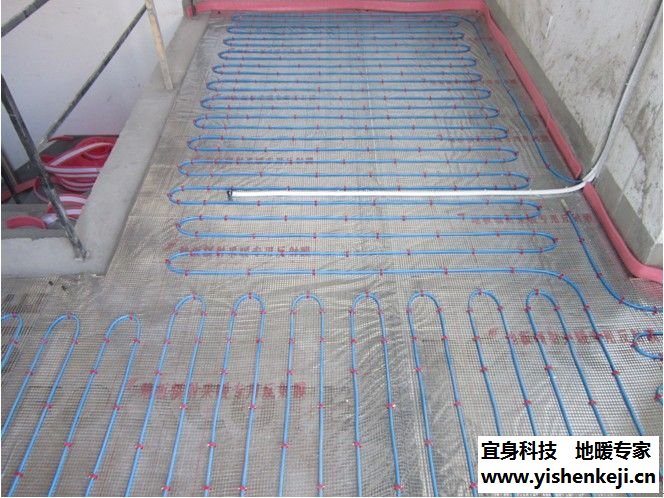

部分材料介绍
